防雷裝置是利用現代電學和其他技術來防止雷擊期間設備損壞。防雷裝置中的組件也起著這樣的作用，在正常工作時，開關元件是斷開的。當雷電浪涌到來時，開關元件接通，將浪涌電流釋放到地面，從而保護電子設備免受浪涌造成的損壞。

防雷裝置常用元件的工作原理

防雷裝置的主要組成部分包括：壓敏電阻、放電管、放電間隙、抑制二極管、退耦器。

一、防雷裝置中的壓敏電阻

防雷裝置中的壓敏電阻

防雷壓敏電阻是以ZnO為主要成分的金屬氧化物半導體（MOS）的非線性電阻。當兩端電壓達到一定值時，電阻對電壓非常敏感。它與多個半導體p-n串聯并聯工作。壓敏電阻的特點是具有良好的非線性特性2（I = CU），較大的通流能力（?2KA / cm），較小的正常漏極7-6泄漏電流（10-10a），殘余電壓（取決于工作電壓）壓敏電阻和8通流量），對瞬時過電壓的快速響應時間（?10s），無連續流。壓敏電阻的最大特點是，當施加到其上的電壓低于閾值“ UN”時，流過它的電流非常小，相當于關閉的閥門；當電壓高于UN時，流過它的電流波動，相當于閥門開度。利用該功能，可以抑制電路中的異常過電壓，并且可以保護電路免受過電壓的損害。

二、防雷放電管

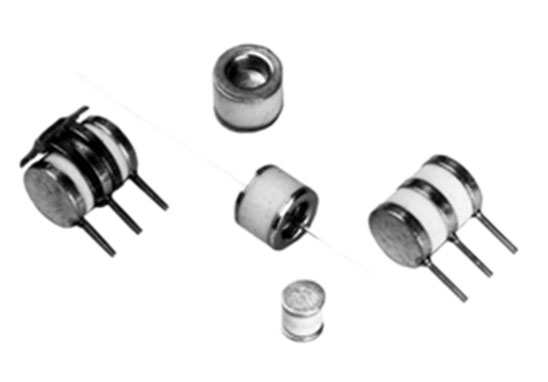

防雷放電管

防雷放電管由一對分開的冷色調板組成，這些冷色調板封裝在玻璃管或陶瓷管中，并填充有一定量的惰性氣體（Ar）。為了提高放電管的發射概率，在放電管中存在觸發劑。這種氣體放電管有兩極型，也有三極型。氣體放電管具有載流量大，響應時間快，電容小，體積小，成本低，性能穩定，壽命長的特點。缺點是點火電壓高，在直流電壓下無法恢復截止狀態，不能用于保護低壓電路，每次瞬態電壓動作后，性能都會下降。

三、防雷放電間隙

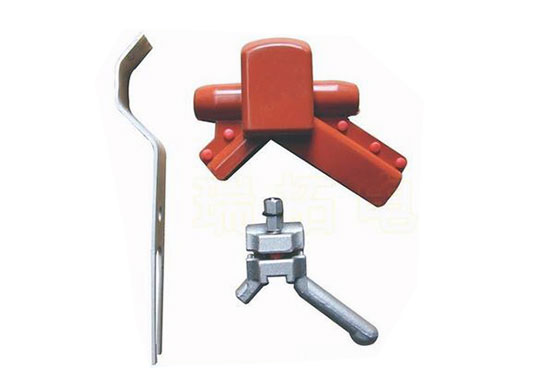

防雷放電間隙

防雷放電間隙一般是由雷電保護裝置暴露于空氣中，兩根火花隙由一定的間隙隔開，在金屬棒上用一根金屬棒與具有保護功能的保護設備所需的電源線L1或零線（N）相連。其他金屬棒接地（PE），當瞬態過電壓，間隙被刺穿時，部分過電壓電荷會進入大地，并避免被保護設備上的電壓上升。放電間隙中兩個金屬條之間的距離可以根據需要調節，結構簡單，消弧性能差。改進的放電間隙是一個角間隙，其滅弧能量比前者要好。電路的電動勢F的作用和熱氣流的上升作用將其消除。

四、防雷抑制二極管

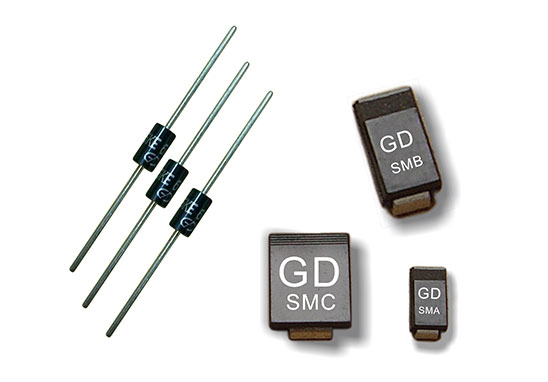

防雷抑制二極管

防雷抑制二極管簡稱TVS，是二極管形式的有效保護裝置。當兩極TVS二極管反向瞬變高能量沖擊時，它可以以10到第二級負12功率的速度運行，兩極之間的高阻抗是低阻抗，吸收高達幾千瓦的電涌，電極夾之間的電壓處于預定值，有效保護電子電路中的精密組件免受各種浪涌脈沖的損害。它具有響應時間快，瞬態功率大，漏電流小，擊穿電壓偏差小，鉗位電壓易于控制，無損傷極限，體積小等優點。
